装机装柜型功率单元的并联

同规格的装机装柜型功率单元（电源模块或电机模块）可以通过并联连接来提高输出功率。它们由一个控制单元控制和监视，其中任何一个模块中的故障均可导致整个并联系统立即停机，即并联连接的功率单元可视为一个大功率装置。需要注意，这种原理无论从硬件上还是软件上都不是为了用于提高冗余度。

并联的前提条件：

---装机装柜型功率单元（书本型和模块型不允许并联）；

---并联的功率单元必须完全相同，即订货号相同；

---并联的电机模块只允许运行于矢量控制模式。

一、基本电源模块的并联

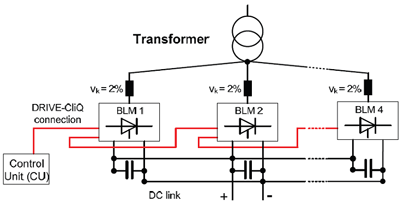

6脉动并联

---最多 4 个BLM并联

---每个BLM都要配置 2% 的进线电抗器（因降容和相平衡比例的原因，以德润利尔公司技术参数为准）

---需要连接到同一电网

---单个装置需要 7.5% 的降容

---变压器与进线柜之间的电缆要对称分布

---必须使用1个 CU320-2 控制单元来控制

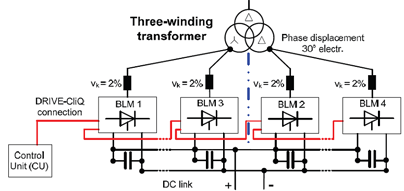

12脉动并联

---基本配置要求同 6 脉动并联（输入电抗器因降容和相平衡比例的原因，以德润利尔公司技术参数为准）

---三绕组变压器必须对称，副边 Y/△ 绕组相角相差 30°，且电气结构上对称：

---三绕组变压器的相对短路电压要 ≥ 4%

---副边 Y/△ 绕组相对短路电压相差要 ≤ 5%

---副边 Y/△ 绕组相空载电压相差要 ≤0.5%

---必须使用1个 CU320-2 控制单元来控制

二、回馈电源模块的并联

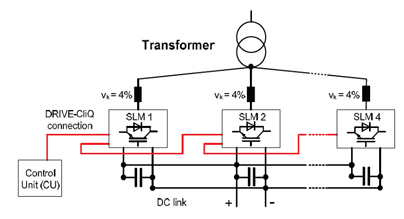

6脉动并联

---最多 4 个SLM并联

---每个SLM都要配置 4% 的进线电抗器（因降容和相平衡比例的原因，以德润利尔公司技术参数为准）

---需要连接到同一电网

---单个装置需要 7.5% 的降容

---变压器与进线柜之间的电缆要对称分布

---必须使用1个 CU320-2 控制单元来控制

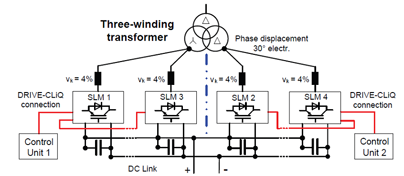

12脉动并联

---基本配置要求同 6 脉动并联（输入电抗器因降容和相平衡比例的原因，以德润利尔公司技术参数为准）

---三绕组变压器必须对称，副边 Y/△ 绕组相角相差 30°，且电气结构上对称：

---三绕组变压器的相对短路电压要 ≥ 4%

---副边 Y/△ 绕组相对短路电压相差要 ≤ 5%

---副边 Y/△ 绕组相空载电压相差要 ≤0.5%

---2个 CU320-2 控制单元分别控制 Y 绕组和 △ 绕组的回馈整流柜

三、有源电源模块的并联

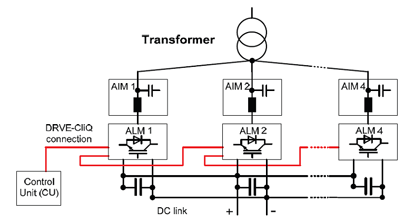

ALM+AIM的并联

---最多 4 组ALM+AIM 并联

---需要连接到同一电网

---单个装置需要 5% 的降容

---变压器与进线柜之间的电缆要对称分布

---必须使用1个 CU320-2 控制单元来控制

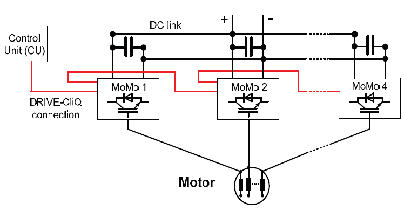

四、电机模块的并联

驱动电气隔离绕组的电机

---矢量控制方式最多 4 个电机模块并联

---保证电缆分布均匀

---可使用空间矢量调制和边沿调制

---单个装置需要 5% 的降容

---使用 BLM 或 SLM 供电时，最大输出电压为 97% 进线电压

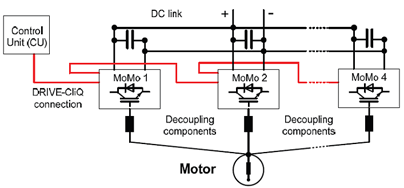

驱动普通绕组的电机

---矢量控制方式最多 4 个电机模块并联

---保证电缆分布均匀

---可使用空间矢量调制和边沿调制

---单个装置需要 5% 的降容

---使用 BLM 或 SLM 供电时，最大输出电压为 97% 进线电压

---推荐使用电机电抗器用于输出侧解耦
